Od pomiaru do decyzji: telemetria i akwizycja danych w fabryce przyszłości

Zasada jest prosta: aby optymalizować, trzeba najpierw mierzyć. W praktyce jednak oznacza to coś więcej niż tylko podłączenie urządzeń i rozpoczęcie odczytów. W większości zakładów produkcyjnych dane są już zbierane, ale pozostają rozproszone, zamknięte w różnych systemach i trudne do wykorzystania w szerszym kontekście. Bez spójnej warstwy telemetrii organizacje działają na podstawie fragmentarycznego obrazu rzeczywistości, co ogranicza ich zdolność do podejmowania świadomych decyzji operacyjnych i biznesowych.

W rzeczywistości źródłem tych ograniczeń nie jest sam brak danych, lecz sposób, w jaki są one zbierane, przesyłane i udostępniane w środowisku przemysłowym.

Większość projektów związanych z telemetrią i akwizycją danych realizowanych przez Fabrity odbywa się w istniejących zakładach produkcyjnych, czyli w środowisku typu brownfield. W takich fabrykach infrastruktura pomiarowa zazwyczaj już funkcjonuje — maszyny są wyposażone w sterowniki PLC, działają systemy SCADA, a w wielu miejscach zainstalowane są liczniki energii, czujniki czy inne urządzenia pomiarowe przy liniach produkcyjnych.

Problem polega na tym, że dane z tych źródeł rzadko trafiają do jednego, centralnego systemu. Odczyty pozostają lokalne, dostępne jedynie z poziomu konkretnych urządzeń lub aplikacji, a stosowane przez producentów własnościowe protokoły komunikacyjne skutecznie utrudniają ich integrację. W wielu zakładach wciąż spotyka się ręczne zbieranie informacji lub eksport danych do arkuszy, co ogranicza monitoring do wybranych punktów w czasie i uniemożliwia analizę rzeczywistego przebiegu procesów. W efekcie nawet podstawowe informacje o pracy maszyn czy zużyciu mediów nie są dostępne w sposób ciągły ani w formie gotowej do analizy.

Kolejnym wyzwaniem jest brak infrastruktury zaprojektowanej z myślą o przepływie danych. W wielu zakładach nie istnieje spójna sieć komunikacyjna ani standardowy sposób przesyłania informacji między systemami. Dane generowane przez czujniki — zarówno analogowe, jak i cyfrowe — wymagają agregacji i przetworzenia, zanim staną się użyteczne. Dodatkowo w rozległych obiektach przemysłowych rozbudowa infrastruktury kablowej bywa utrudniona lub nieopłacalna, co jeszcze bardziej ogranicza możliwości rozszerzania zakresu pomiarów.

Jednym z przykładów takich wyzwań jest sposób, w jaki w wielu zakładach realizowane są pomiary energii. Punkty pomiarowe zazwyczaj odzwierciedlają strukturę dystrybucji energii — są zlokalizowane na poziomie rozdzielnic, sekcji zasilania czy obwodów, a nie rzeczywistego przebiegu procesu technologicznego. W praktyce oznacza to, że dane o zużyciu energii nie są bezpośrednio powiązane z konkretnymi operacjami, maszynami czy etapami produkcji. W efekcie odpowiedź na pytanie, ile energii zużywa dany proces na każdym etapie, bywa bardzo trudna, a często wymaga dodatkowych obliczeń lub ręcznej interpretacji danych.

Właśnie dlatego akwizycję danych trzeba projektować nie jako pojedyncze wdrożenie technologiczne, lecz jako element szerszej architektury informacyjnej zakładu.

W Fabrity podchodzimy do akwizycji danych w sposób pragmatyczny, zawsze zaczynając od tego, co już funkcjonuje w zakładzie. Naszym celem nie jest przebudowa istniejącej infrastruktury, ale jej uporządkowanie i wykorzystanie do budowy spójnej warstwy telemetrii. Dlatego pierwszym krokiem jest zawsze wizja lokalna i analiza dostępnych pomiarów. Sprawdzamy, gdzie dane już są dostępne, a gdzie występują luki. Na tej podstawie projektujemy architekturę, która pozwala zebrać dane w sposób możliwie najmniej inwazyjny, bez ingerencji w sieć OT i logikę sterowania.

W pierwszej kolejności dążymy do bezpośredniego odczytu danych z istniejących systemów, takich jak PLC czy SCADA. Jest to najbardziej naturalne podejście, które pozwala wykorzystać już dostępne informacje bez konieczności instalowania dodatkowego sprzętu. W praktyce jednak dostęp do tych danych nie zawsze jest możliwy, dlatego uzupełniamy go innymi metodami. Tam, gdzie trzeba, sięgamy po moduły zdalnych wejść/wyjść, które pozwalają przechwytywać sygnały bez ingerencji w sterowanie, oraz bramy IoT, które agregują dane z różnych źródeł i umożliwiają ich przetwarzanie lokalnie (edge computing).

Istotnym elementem tego podejścia jest także sposób transmisji danych. W zależności od przypadku użycia wykorzystujemy zarówno proste protokoły komunikacyjne, takie jak Modbus RTU/TCP, jak i standardy ułatwiające interoperacyjność oraz modelowanie danych, np. OPC UA, I/O Link czy PROFINET. W środowiskach maszynowych warto też rozważyć standardy semantyczne, takie jak MTConnect, które ograniczają problem formatów własnościowych. W przypadku rozległych obiektów lub trudnych warunków instalacyjnych sięgamy po rozwiązania bezprzewodowe, na przykład LoRaWAN. Dzięki temu możemy rozszerzać zakres pomiarów również tam, gdzie prowadzenie okablowania byłoby nieopłacalne lub wiązałoby się z ingerencją w pracującą produkcję.

Szczególnym przypadkiem, który dobrze pokazuje znaczenie takiego podejścia, jest zużycie energii w produkcji. Sam odczyt liczników nie daje jeszcze realnej wartości, jeśli nie jest powiązany z tym, jak faktycznie działa proces. Dlatego równolegle z warstwą akwizycji mapujemy strukturę produkcji, czyli linie, operacje i etapy, a następnie przypisujemy do nich punkty pomiarowe. W miejscach, gdzie fizyczny pomiar nie jest możliwy, stosujemy również liczniki wirtualne, które pozwalają odtworzyć zużycie na podstawie istniejących danych. Dzięki temu możliwe jest przypisanie zużycia energii do konkretnych procesów, a nie tylko do obwodów zasilania.

Na końcu dane trafiają do systemów nadrzędnych, lokalnych lub chmurowych, gdzie mogą być dalej analizowane i wykorzystywane operacyjnie. Istotne jest przy tym podejście do czasu rzeczywistego. Wbrew powszechnym założeniom nie zawsze potrzebne są odczyty w milisekundach. W wielu zastosowaniach związanych z energią i monitoringiem operacyjnym interwał 1 s jest wystarczający, ale wymagana częstotliwość zbierania danych powinna wynikać z przypadku użycia. Inne wymagania ma raportowanie energetyczne, inne monitorowanie drgań, a jeszcze inne systemy sterowania pracujące w skali subsekundowej.

Sama warstwa telemetrii i akwizycji danych nie stanowi jeszcze celu końcowego. Jej rzeczywista wartość ujawnia się dopiero wtedy, gdy zebrane i uporządkowane informacje zaczynają zasilać systemy wspierające planowanie produkcji, utrzymanie ruchu czy zarządzanie energią. To właśnie na tym etapie dane przekształcają się w narzędzie realnego wsparcia decyzji operacyjnych i biznesowych.

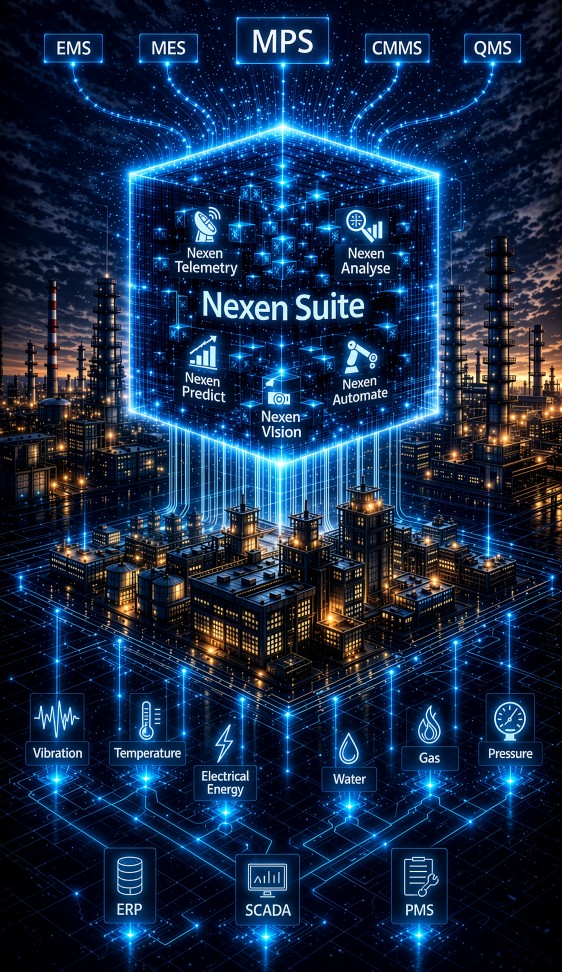

Tak uporządkowany proces akwizycji danych stanowi bezpośrednią podstawę do wdrożenia Nexen Suite, czyli inteligentnej platformy do zarządzania fabryką przyszłości. Nexen to rozwiązanie klasy Industry 4.0, które łączy w jednym ekosystemie technologie IIoT, AI/ML oraz computer vision, zapewniając pełną widoczność procesów produkcyjnych i możliwość podejmowania decyzji na podstawie danych w czasie rzeczywistym. Dzięki temu dane zebrane na etapie telemetrii przestają być tylko odczytami technicznymi, a zaczynają realnie wspierać optymalizację produkcji, jakości i bezpieczeństwa.

Sercem platformy jest moduł Nexen MPS, który odpowiada za planowanie i zarządzanie produkcją. Integrując dane z systemów ERP z rzeczywistym stanem maszyn, pozwala na precyzyjne harmonogramowanie, analizę obciążenia oraz bieżące śledzenie realizacji zleceń. W połączeniu z analizą OEE oraz historią pracy maszyn daje pełną kontrolę nad efektywnością produkcji i umożliwia szybkie reagowanie na odchylenia oraz eliminację wąskich gardeł.

Uzupełnieniem tego podejścia są moduły wspierające utrzymanie ruchu, energię i analizę danych. Nexen CMMS umożliwia przejście do predykcyjnego utrzymania ruchu dzięki analizie danych z czujników i generowaniu alertów przed wystąpieniem awarii.

Nexen EMS zapewnia pełną widoczność zużycia energii i innych mediów w powiązaniu z procesem produkcyjnym oraz został zaprojektowany zgodnie z wymaganiami normy ISO 50001. Umożliwia monitorowanie wskaźnika EnPI, który jest kluczowy dla oceny efektywności energetycznej i śledzenia postępów w jej poprawie.

Moduły Vision i Analytics rozszerzają możliwości platformy o analizę obrazu oraz zaawansowaną analitykę danych, co pozwala identyfikować trendy, anomalie i obszary do optymalizacji w całym zakładzie.

Telemetria i akwizycja danych to dopiero początek drogi. Ich realna wartość pojawia się w momencie, gdy dane zaczynają wspierać konkretne decyzje — operacyjne, techniczne i biznesowe. To właśnie wtedy fabryka zyskuje nie tylko widoczność procesów, ale też możliwość ich świadomego kształtowania.

Jeżeli planują Państwo usprawnić wykorzystanie danych w obszarach takich jak zarządzanie energią, utrzymanie ruchu czy planowanie produkcji, warto rozpocząć od uporządkowanego podejścia do telemetrii i akwizycji danych. Możemy wesprzeć Państwa w ocenie obecnej infrastruktury, identyfikacji luk oraz przygotowaniu planu działania. Chętnie odwiedzimy Państwa zakład, aby omówić potrzeby i możliwe scenariusze.
